液压升降平台工作原理

作者: 威麟勤力 编辑: 威麟勤力 来源: 发布日期: 2018.07.10
信息摘要:
液压升降平台组成部分:机械部分(导轨、工作台面、链条)液压系统,电气控制系统三部分组成。液压升降平台工作原理:升降平台在上升时通过电气控制系…

液压升降平台组成部分:机械部分(导轨、工作台面、链条)液压系统,电气控制系统三部分组成。

液压升降平台工作原理:升降平台在上升时通过电气控制系统,控制马达转动,带动油泵旋转,液压油在油泵作用下经滤油器,单向阀油管进入油缸,在额定压力下液压升降平台活塞杆向上运动,再经过链轮、链条转动,升降平台上升。液压升降平台下降时电磁阀通电,电磁阀打开平台下降。

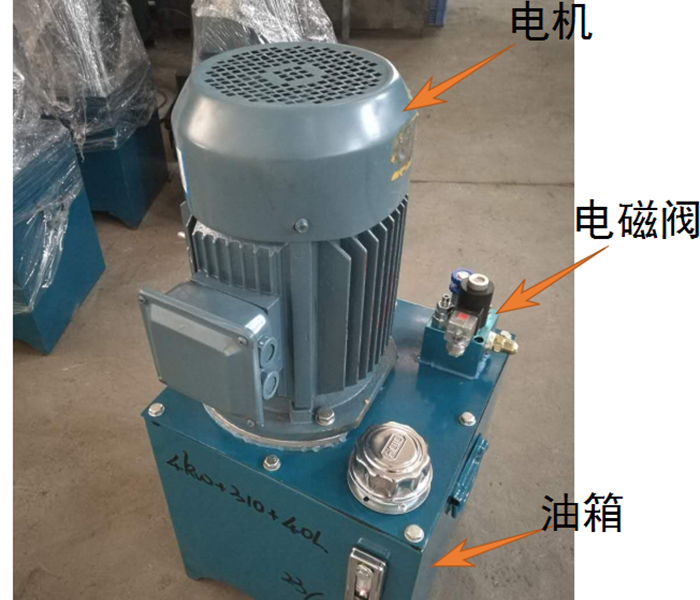

液压升降平台液压泵站

升降平台液压泵站



升降平台液压系统组成部分:电机(马达),油箱,滤网(油箱里面),油泵,阀块组件(电磁阀),油缸等组成。

(1)马达:在液压系统中提供动力,按功率分有:2.2Kw、3.7Kw、5.5Kw、11Kw、等按电源分有:380V、220v

油箱:在系统中储存液压油的地方,油箱容积多少是有所需要

(2)升高高度的油缸的容积所决定,因考虑到安装油泵及传动部分要占一定的空间,还有散热的问题,所以在实际运用中,实际油箱所需的容积比油缸上升高度所需的容积大1.5-2倍。

(3)滤网:过滤液压油中的杂质,保持液压系统清洁。

(4)油泵:提供一定的压力,共油缸上升,上升 速度由油泵排量决定。油泵分为齿轮泵和叶片泵两种,常用的齿轮泵型号有10ml/r、14ml/r、16ml/r、20ml/r、25ml/r。叶片泵:31ml/r、37ml/r、41ml/r、47ml/r、等。

液压升降平台工作原理其实就是电能-动能-势能之间的转换 免费咨询热线400-9999-386


文章来自http://www.fswlql.com
